| 氣液增壓機QYP-30T |
|
|

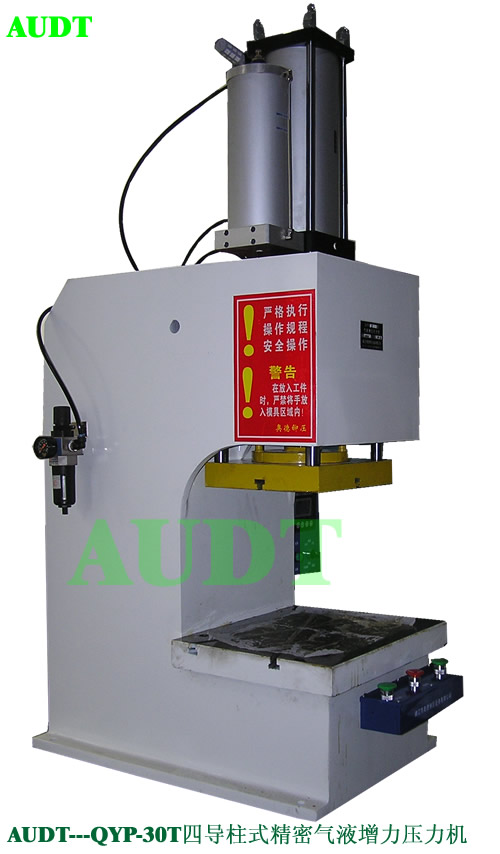

QYP-30T氣液增力壓力機 采購商:江淮汽車零部件
設備介紹：
本設備采用壓縮空氣驅動，具有能耗低、噪音小、、具有軟到位功能；
設備需要清潔、干燥壓縮空氣驅動，氣壓３－６bar;
設備顏色總體為白色。
- 設計制造依據：根據供需雙方確認的技術協議。
- 設備主要構成及技術參數：
- 1、 氣液增力壓力機
輸入６bar氣壓時，大沖壓力300ＫＮ（30T）
總行程100mm,其中增力行程20mm
６bar氣壓時，快進行程力720Kg，返回行程力540 Kg
含增力行程轉換閥（外接式）,含力行程控制節流閥＂Ｘ＂閥
壓縮空氣控制接口Ｇ３／８
機體形式為開式臺式機型 ,閉合高度（待機狀態下上模柄孔至工作臺面的垂直距離）：300mm
工作臺面標準尺寸300（前后）X 350（左右）. 喉口深度：140mm
- 以下控制方式為客戶選定而配置
控制系統
MCU控制/液晶顯示/全自動電子計數/手動半自動/全自動
ＳＥＴ－０１－H－０４標準
雙手按鈕開關啟動電氣控制系統（主要元件采用品牌產品）
功能描述：
在工作狀態下，操作人員將零件放入定位模具中，按下雙手按鈕啟動設備，氣缸快進行程工作，上�？焖傩×Φ轿唤佑|工作，無沖擊，無噪音，上模具接觸工件，氣缸自動轉換為液壓缸的力行程，增力行程開始工作對產品進行壓鉚，同時并保壓，完成裝配成形動作，保壓時間完成后，油壓繼電器動作，控制上模返程。
系統維護裝置對輸入的干燥壓縮空氣再次進行水分分離，并對輸入氣壓進行無級可調，從而實現沖壓力在規定的范圍內無級別可調。
設備帶緊急制動按鈕（急停開關），可使其在任何位置，任何狀態都可立即返程。 |
氣液增壓機產品因?yàn)槠洫?dú)特的五大特點---功耗小僅為220V 3W，輸出力大---液壓輸出力
大可達200T,效率高--是普通液壓機速度的三~四倍，可調節方式多，便于調節，壓力，
速度，時間，位移等，體積小---很容易組裝成生產線，很小的體積完成大設備的功能。
動作過程自動分成兩段，段快進行程，軟到位保護模具，第二步為液壓，穩定地
輸出液壓壓力。所以氣液增壓機廣泛應用于汽車零部件制造業，軸承裝配業，壓鉚螺柱
螺母行業，無鉚釘鉚接的鈑金行業等等。
