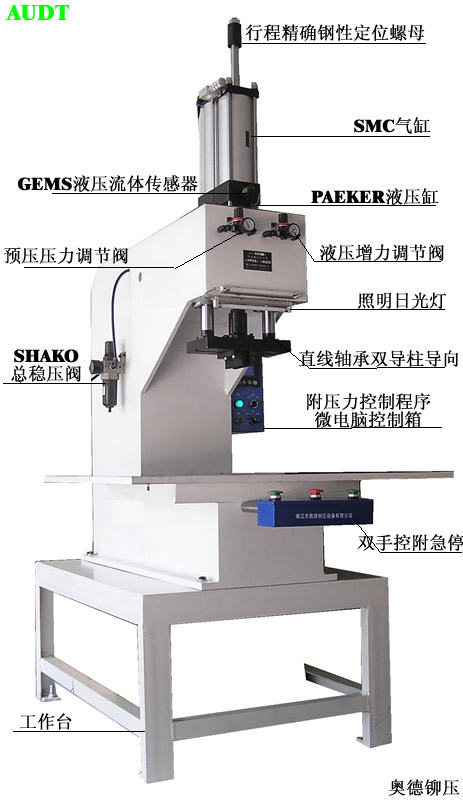

| 非標氣液增壓機產品 |
|
|
參數名稱 |
技術參數 |
輸入氣源壓力（Mpa） |
0.6 |
預壓大輸出壓力(KN) |
4.5 |
液壓增力大輸出壓力(KN) |
50 |
預壓行程 |
150 |
增力壓力行程 |
20 |
行程調節范圍 |
100~150mm |
單次沖程耗氣量（L） |
1.5 |
設備閉合高度 |
300 |
工作臺面尺寸 |
400*500 |
喉口深度 |
350 |
下行速度 |
120mm/S |
回程速度 |
150mm/S |
控制方式 |
雙手控制 |
液壓油替換頻率 |
200天/次 |
液壓油標號 |
長江以南68#, 長江以北 46# |
外型尺寸mm |
600*800*1900 |
電源 |
220V3W |
重量KG |
750 |
|
|
設備特點 ：功耗僅為：3W,額定輸出力：50KN,穩定性好，在20mm的增力行程范圍內輸出力的變化僅為 ±20Kg力， 設備的工作效率高，比普通液壓機的速度快五至十倍．以此機型的配置為例，每分鐘可以完成四十次左右的循環動作．而且速度可以很方便地調節，壓力可以很方便地調節，對于模具的高低沒有要求，在任何位置，下壓過程中任一位置感應到工件及開始增壓，而且由于獨特的軟到位，對于工件及模具沒有任何損傷，立即轉換成靜壓力的穩定輸出．
設備的控制系統有較多種類，適應于不同用戶的需求，可以有繼電器控制電路，ＰＬＣ控制電路，單片機控制電路，可以實現人機對話，易操作，安全性能好，配有雙手控制方式，另可加上紅外線光幕保護，使得安全性能好．
可以實現壓力實時顯示，精確地顯示出壓力值，另外可以實現壓力控制，即需要多大的輸出壓力經過設定后，設備即可輸出設定的力值，達到此力后設備自動回程．
另外我們可以根據客戶的要求，進行設計相應的動作方式． |
氣液增壓機的具體技術參數：輸入６ bar 氣壓時，大沖壓力 200 ＫＮ（ 20t ） 總行程 100mm, 其中增力行程 20mm ６ bar 氣壓時，快進行程力 415 ＫＧ�。� bar 氣壓時，返回行程力 339 ＫＧ 含增力行程轉換閥（外接式） 含力行程控制節流閥＂Ｘ＂閥 壓縮空氣控制接口Ｇ３／８ 機體形式為開口式單臂式結構。保證機體剛度及強度： 300mm < 橫向操作寬度 > 300mm < 縱向操作長度 > 工作臺面中心距模柄孔面垂直距離 : 280mm 上模連接方式為法蘭聯接一平板，平板為四導柱式。 工作臺面有中心位置 ”T” 型槽同時配備壓板螺栓與壓塊 |
|
氣液增壓機產品因?yàn)槠洫?dú)特的五大特點---功耗小僅為220V 3W，輸出力大---液壓輸出力
大可達200T,效率高--是普通液壓機速度的三~四倍，可調節方式多，便于調節，壓力，
速度，時間，位移等，體積小---很容易組裝成生產線，很小的體積完成大設備的功能。
動作過程自動分成兩段，段快進行程，軟到位保護模具，第二步為液壓，穩定地
輸出液壓壓力。所以氣液增壓機廣泛應用于汽車零部件制造業，軸承裝配業，壓鉚螺柱
螺母行業，無鉚釘鉚接的鈑金行業等等。
